BAFFI NTF 5000

OPIS + ILUSTRAČNÁ FOTOGRAFIA

Podvozok
Cisterna je konštruovaná ako samonosná nádrž, namontovaná na jednonápravovom podvozku.

Nádrž
Farbená, pozinkovaná alebo sklolaminátom vylepená oceľová nádrž má vnútorné výstuže a je vyrobená zo 6 mm oceľovej platne. Farbená nádrž je z vnútra natretá s dvojkomponentnou základnou aj vrchnou farbou. Na uzavretej zadnej časti sa nachádza otvor s priemerom 420 mm. Na tomto otvore je namontovaná rúrka so spojkou, na ktorú je možné pripojiť napríklad
uzáver, saciu hadicu alebo rozprašovacie teleso. Priemer sacieho potrubia je v štandarde 102 mm. Na prednej časti nádrže sú namontované tri sklenky(alebo viac), ktoré umožňujú sledovanie hladiny v nádrži.

Kompresor
Kompresor(vytvárajúci pretlak a podtlak) Mec 4000 – výrobok Battioni Pagani Pompe - Italia je namontovaný na ťažnú oj. Kompresor má pertinaxové lamely a automatické mazanie, takže má dlhú životnosť.

Prevádzka
Plnenie nádrže sa dosahuje podtlakom, ktorý vyprodukuje kompresor. Vyprázdňovanie nádrže sa vykonáva pretlakom alebo samospádom. Kompresor je v štandardnom prevedení poháňaný homokynetickým kĺbovým hriadeľom. Na želanie klienta je možné za doplatok zabezpečiť poháňanie kompresora aj hydromotorom.

Rozprašovacie systémy
Rozprašovanie sa vykonáva rozprašovacou hlavicou, ktorá je súčasťou štandardného vybavenia. Na požiadanie je možné použiť iné rozprašovacie zariadenia, ako aj vodné delo, ktoré je namontované na vrchu nádrže, alebo na boku. Delo sa otáča pomocou ozubeného venca a pastorku, ktorý je poháňaný hydromotorom a je ovládaný elektohydraulicky z traktora.

Cestná doprava
Cisterna má vyhlásenie o zhode CE. Osvedčenie o schválení umožňuje registráciu vozidla a umožňuje voľný prístup na verejné komunikácie.

Použitie a bezpečnosť

  • Odčerpávanie kvapalného odpadu, hnojovice
  • Odvoz vody, hnovjovice na polia a pastviny
  • Zabezpečenei zalievania, postrekovania a hnojenia
  • Zahájenie hasiaceho procesu v lese a na poliach
  • Doprava vody na stavby a cesty, umývanie cies

Sud je štvornásobne chránený:
      1. Pretlakový ventil - zabraňuje vybuchnutiu počas tlakovania.
      2. Podtlakový ventil - počas vytvárania podtlaku zabraňuje implózií sudu
      3. Plavákový uzáver guľový - namontovaný na vrchu nádoby, zabraňuje aby sa kal alebo voda dostala do kompresoru
      4. Odkalovač - ak sa náhodou dostane malé množstvo tekutiny cez plavákový uzáver, odkalovač to zachytí, takže žiadnym spôsobom sa nemôže voda dostať do kompresoru.

Technické dáta

  • Dĺžka: 5 080 mm
  • Šírka: 2 100 mm
  • Výška: 2 410 mm
  • Hmotnosť bez nákladu: 1 350 kg
  • Celková hmotnosť: 6 350 kg
  • Kapacita nádrže: 5 000 l
  • Počet kolies: 2
  • Rozchod kolies: od 1 600 mm
  • Koleso: 500/50 x 17
  • Výkon traktora: 50 HP
  • Dopa plnenia: 3 minúty
  • Typ kompresora: MEC 4 000 BATTIONI PAGANI POMPE
  • Kapacita kompresora: 4 350 l/minútu

Štandardná výbava a opcie:

  • Sacia hadica s nasávacím sitom, 6 m dlhá s priemerom 102 mm
  • Kompresor s poistným ventilom
  • Rozprašovacia lyžica
  • Blend
  • Zachytávač oleja
  • Blatník – držiak savíc: 2 ks
  • Plavákový uzáver a odkalovač
  • Tlakový a podtlakový ventil
  • Sklenky: 3 ks v prednej časti
  • Manometer
  • Oporná noha
  • Nahraditeľné ťažné oko
  • Jedno- alebo dvojokruhový brzdový systém
  • Elektrický systém: 12 V, osvetlenie
  • vylepenie vnútra nádrže sklolaminátom alebo vybavenie vnútra kyselinovzdorným nástrekom
  • miešací systém - a) pomocou šneku, ktorý je nasadený v spodku nádrže - hydromotorom poháňaný, alebo b) pomocou trubky, z ktorej vychádzajú vzduchové otvory
  • vodné delo
  • príprava na aplikátor, prípadne s rúrkovým, radličkovým diskovým aplikátorom.
  • vážiaci systém - umožňuje presné sledovanie napĺnenia a vyprázdnenia sudu a umožňuje zabezpečiť nastavenie presného dávkovania s automatickým zastavením
  • hydraulické rameno so savicou s možnou manipulácie z kabíny(možné elektrohydraulické ovládanie) možnosť otvárania celého zadného dna nádrže
  • možnosť otvárania celej zadnej časti nádrže
  • hydromotor na poháňanie kompresora
  • hydraulický systém na otváranie ventilu
  • nahraditeľné ťažné oko K80

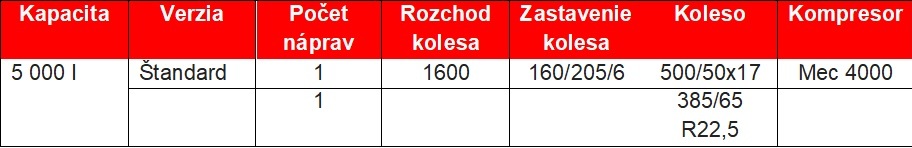

tabulka
