BAFFI NTF 12000

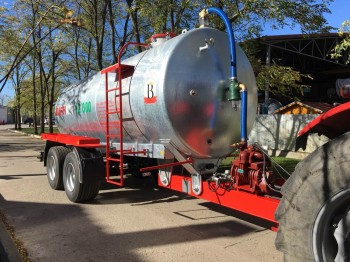

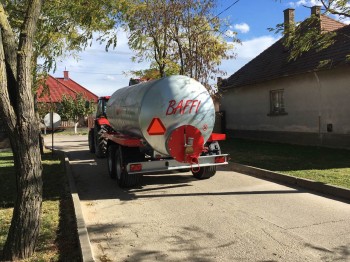

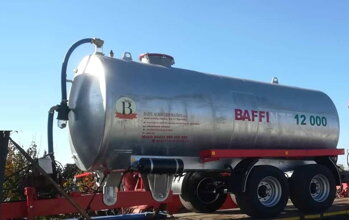

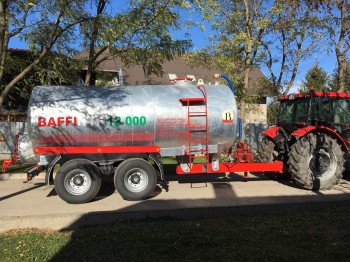

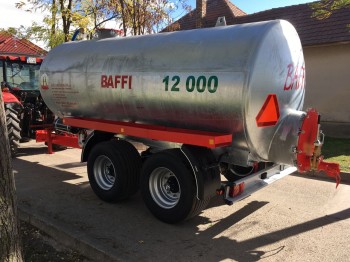

OPIS + ILUSTRAČNÁ FOTOGRAFIA

Podvozok
Cisterna je konštruovaná ako samonosná nádrž, namontovaná na podvozku s dvojitou odpruženou nápravou značky ADR - Italia, s možnosťou zabezpečenia riadenia obidvoch náprav.

Nádrž
Farbená, pozinkovaná alebo sklolaminátom vylepená oceľová nádrž má vnútorné výstuže a je vyrobená zo 6 mm oceľovej platne. Farbená nádrž je z vnútra natretá s dvojkomponentnou základnou aj vrchnou farbou. Na uzavretej zadnej časti sa nachádza otvor s priemerom 700mm. Na tomto otvore je namontovaná rúrka so spojkou, na ktorú je možné pripojiť napríklad uzáver, saciu hadicu alebo rozprašovacie teleso. Priemer sacieho potrubia je v štandarde 102mm. Na prednej časti sú namontované tri sklenky(alebo viac), ktoré umožňujú sledovanie hladiny v nádrži.

Kompresor
Kompresor(vytvárajúci pretlak a podtlak) Mec 6500 – výrobok Battioni Pagani Pompe - Italia je namontovaný na ťažnú oj. Kompresor má pertinaxové lamely a automatické mazanie, takže má dlhú životnosť.

Prevádzka
Plnenie nádrže sa dosahuje podtlakom, ktorý vyprodukuje kompresor. Vyprázdňovanie nádrže sa vykonáva pretlakom alebo samospádom. Kompresor je v štandardnom prevedení poháňaný homokynetickým kĺbovým hriadeľom. Na želanie klienta je možné za doplatok zabezpečiť poháňanie kompresora aj hydromotorom.

Cestná doprava
Cisterna má vyhlásenie o zhode CE. Osvedčenie o schválení umožňuje registráciu vozidla a umožňuje voľný prístup na verejné komunikácie.

Použitie a bezpečnosť

  • Odčerpávanie kvapalného odpadu, hnojovice
  • Odvoz vody, hnovjovice na polia a pastviny
  • Zabezpečenei zalievania, postrekovania a hnojenia
  • Zahájenie hasiaceho procesu v lese a na poliach
  • Doprava vody na stavby a cesty, umývanie cies

Sud je štvornásobne chránený:
     1. Pretlakový ventil - zabraňuje vybuchnutiu počas tlakovania.
     2. Podtlakový ventil - počas vytvárania podtlaku zabraňuje implózií sudu
     3. Plavákový uzáver guľový - namontovaný na vrchu nádoby, zabraňuje aby sa kal alebo voda dostala do kompresoru
     4. Odkalovač - ak sa náhodou dostane malé množstvo tekutiny cez plavákový uzáver, odkalovač to zachytí, takže žiadnym spôsobom sa nemôže voda dostať do kompresoru.

Technické dáta

  • Dĺžka: 7 400 mm
  • Šírka: 2 290 mm
  • Výška: 3 100 mm
  • Hmotnosť bez nákladu: 4 200 kg
  • Celková hmotnosť: 16 200 kg
  • Kapacita nádrže: 12 000 l
  • Počet kolies: 4
  • Rozchod kolies: 2 000 - 2 500 mm
  • Koleso: 435/50 R 19,5
  • Výkon traktora: 120 HP
  • Doba plnenia: 5 minút
  • Typ kompresora: MEC 6 500 BATTIONI PAGANI POMPE
  • Kapacita kompresora: 7 000 l/minútu

Štandardná výbava a opcie

  • Sacia hadica s nasávacím sitom, 6 m dlhá s priemerom 102 mm
  • Kompresor s poistným ventilom
  • Rozprašovacia lyžica
  • Blend
  • Zachytávač oleja
  • Blatník – držiak savíc: 2 ks
  • Plavákový uzáver a odkalovač
  • Tlakový a podtlakový ventil
  • Sklenky: 3 ks v prednej časti
  • Manometer
  • Oporná noha
  • Nahraditeľné ťažné oko
  • Jedno- alebo dvojokruhový brzdový systém
  • Elektrický systém: 12 V, osvetlenie
  • vylepenie vnútra nádrže sklolaminátom alebo vybavenie kyselinovzdorným nástrekom
  • miešací systém - a) pomocou šneku, ktorý je nasadený v spodku nádrže - hydromotorom poháňaný, alebo b) pomocou trubky, z ktorej vychádzajú vzduchové otvory
  • vodné delo
  • príprava na aplikátor, prípadne s rúrkovým, radličkovým diskovým aplikátorom.
  • vážiaci systém - umožňuje presné sledovanie napĺnenia a vyprázdnenia sudu a umožňuje zabezpečiť nastavenie presného dávkovania s automatickým zastavením
  • hydraulické rameno so savicou s možnou manipulácie z kabíny(možné elektrohydraulické ovládanie) možnosť otvárania celého zadného dna nádrže
  • možnosť otvárania celej zadnej časti nádrže
  • hydromotor na poháňanie kompresora
  • hydraulický systém na otváranie ventilu
  • nahraditeľné ťažné oko K80

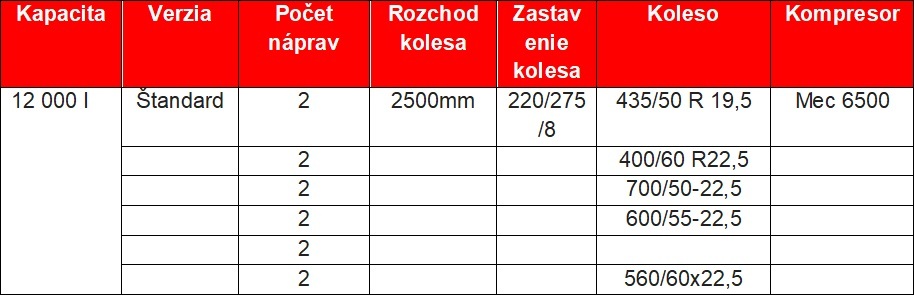

tabulka
