BAFFI NTF 5000

Leírás + ilusztációs fotó

Alváz
Az önjáró tartály egy egytengelyes(ADR Italy) alvázra van felszerelve.

Tartály
A festett, horganyozott vagy belőről üveglamináttal kiragasztot acél tartály belső erősítő gyűrűkkel és hullám törőkel rendelkezik. Az acél lemez 6 mm vastag. A festet tartály belőről két komponensú színel vann kifestve. A tartály zárt hátsó oldalán egy 420 mm nyilás vann amelyikre egy 102 mm cső vann fellszrelve. Ehez a csőhoz lehet csatlakoztatni további csövekket. A tartály első oldalán 3(vagy több) üvegcse találhato amelyiken keresztül a tartályban lévő vízszintet lehet figyielni.

Kompresszor
Az olasz gyártmányú Battioni Pagani Pompe Mec 4000-es kompresszor a vontatórúdra van felszerelve. A kompreszornak uveglaminát lamelái vannak és automatikus kenése, tehát hoszú életű.

Működés
A tartály töltése vákuummal jön létre, amely a kompresszor segítségével történik és a traktor kardántengelye hajtja. A tartály kiürítését túlnyomással egy szifoncsövön keresztül végzik.

Szelepek
A tartály felső részén egy szifoncső van felszerelve emelt szóróeszközzel. A 2 " csatlakozócső a tartály aljára van szerelve, amely lehetővé teszi egy további cső csatlakoztatását.

Kiadagoló rendszer
A kiadagolás egy szóróeszköz segítségével történik.

Közlekedés
A tartály CE megfelelőségi nyilatkozattal rendelkezik. A jóváhagyási bizonyítvány lehetővé teszi a járművek nyilvántartásba vételét és a közutakon való szabad közlekedést.

Alkalmazás és bisztonság
• öntözés, permetezés és trágyázás esetén
• tűzoltás esetén (pl. erdőben és a mezőkön)
• vízszállítás az építési telkekre és az utakra stb.

A tartályon nég fély védőrendszer található:
1) túlnyomás elleni szelep – védi a tártályt a felrobbanástól
2) vákuum szelep – védi a tartályt az oszehúzódás elen
3) golyós elzáró szelep
4) víz ülepítő

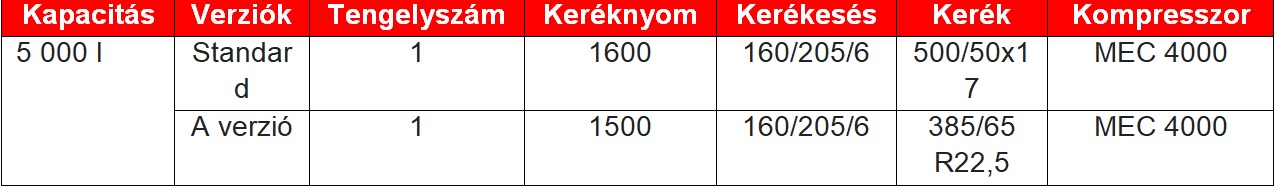

Technikai adatok
- hosszúság - 5 080 mm
- szélesség - 2 100 mm
- magasság - 2 410 mm
- önsúly – 1 350 kg
- teljes súly - 6 350 kg
- tankkapacitás - 5 000 l
- a kerekek száma - 2
- keréknyom - 1 600 mm-tól
- kerék 500/50 x 17
- függőleges terhelés - 10 KN
- traktor lóerő - 50 HP
- betöltési idő – 3 perc
- kompresszortípus - MEC 4 000 BATTIONI PAGANI POMPE
- kompresszorkapacitás – 4 350 l / perc

Standard felszerelés + opciók

  • 4" szívótömlő 6 m hosszú szívószűrővel
  • kompresszor biztonsági szeleppel
  • szórókanál
  • lengéscsillapító - olaj rekuperátor
  • sárvédő
  • úszószelep a tartály felső részében
  • tartály
  • 3 db vízszint figyelő üvegcse
  • Manométer
  • állítható támasztóláb
  • cserélhető vontatószem
  • egyirányú fékrendszer
  • elektromos rendszer – 12 V
  • szifon szívószivattyú cső
  • tartály kiragasztás üveglamináttal vagy kifújás egy sav ellenálló réteggel
  • keverő rendszer – csigával vagy levegővel
  • víz ágyú
  • aplikátorra való felkészítés
  • mérleg rendszer - ennek köszönhetően lehetséges pontossan figyelni a ciszterna feltöltését és kiurítését - bebisztosítja automatikus stoppal a pontos kiadagolást a beálitot menyiségnek
  • hydraulikus emelőkar szívocsővel kabinból való vezérlésel(lehet elektrohydraulikus vezérlés)
  • a ciszterna hátsó oldalának a teljes kinyitása
  • hydromotor a kompreszor meghajtárára
  • hidraulikus rendszer a szelep kinyitására
  • K80 vontató szem
